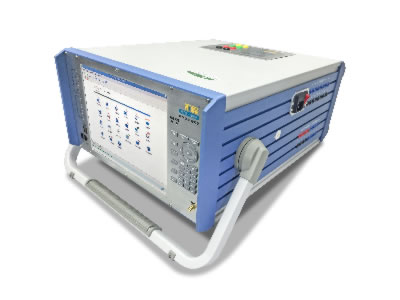

RTS-100A-34G三相繼電保護測試儀

    電流電壓
        提供手動調節、自動遞變、任意控制多種調節方式；提供向量圖、相分量、相間量、序分量多種呈現方式，自動轉換；
    狀態序列
        支持短路計算，提供多種狀態切換方式組合；
    定值校驗
        支持零序、負序、過流/速斷、距離、工頻變化量等分段定值連續測試；
    差動保護
        可對變壓器、母差、發電機、發變組的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描；
    諧波試驗
        可疊加直流分量、2~20次諧波，支持諧波手動調節和自動遞變輸出測試；
    低周減載
        可對動作值/時間、df/dt滑差閉鎖值、dv/dt滑差閉鎖值、低電壓/電流閉鎖值進行測試；
    同期試驗
        可對動作值/時間、導前角/時間、調壓/調頻脈寬、電氣零點等進行測試；
    系統振蕩
        可模擬旋轉/搖擺振蕩，可模擬加/減速失步，可模擬疊加故障進行測試；
    整組聯動
        可對保護出口、重合、加速出口時間進行測試，可設置故障轉換及轉換時刻；
    阻抗特性
        可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描，包括圓特性、四邊形特性、平行四邊形特性等；
    時間特性
        可對i-t、v-t、f-t、v*/f*-t等一般反時限、非常反時限、超反時限可視化動態圖形掃描；
    故障回放
        支持對Comtrade格式錄波文件進行自定義回放測試；
    鐵路牽引變差動保護
        可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描，支持Y/△-11變壓器、Y/V接線阻抗匹配平衡變壓器、Y/A接線阻抗匹配平衡變壓器、SCOTT接線變壓器、單相V/V變壓器、 三相V/V變壓器、單相變壓器等；

    4路電壓（0~125V AC）、3電流（0~35A AC）同時輸出，且幅值、相位、頻率完全獨立調節；
    測試功能豐富，人機交互界面友好，自動生成試驗報告，可導出Word保存編輯；
    提供短路故障模型計算、合閘角控制、非周期分量衰減時間常數等功能；
    提供阻抗邊界搜索、反時限特性搜索、主變/母差/發電機/發變組差動比例曲線搜索、鐵路牽引變差動比例曲線搜索等可視化動態圖型測試功能，軟件對掃描程序進行優化，耗時短，精度高；
    內置GPS模塊，可實現雙機同步測試，可進行光纖縱聯差動保護試驗；
    內嵌工控機，10.4'大屏幕，多點觸控；
    可外接PC操作，操作軟件一致；
    散熱結構設計合理，保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能；

    交流電壓源
          輸出范圍：  4×125V
          分辨率：  25μV
          最大輸出功率： 60VA/相
          輸出精度：  ±0.05%，±0.2%可選
    交流電流源
          輸出范圍：  3×35A（可定制0~40A）
          分辨率：  5μA
          最大輸出功率： 450VA/相
          輸出精度：  ±0.05，±0.2%可選
    直流電壓源
          輸出范圍：  4×175V
          分辨率：  25μV
          最大輸出功率： 90W/相
          輸出精度：  ±0.05%，±0.2%可選
    直流電流源
          輸出范圍：  3×20A
          分辨率：  5μA
          最大輸出功率： 200W/相
          輸出精度：  ±0.05%，±0.2%可選
    輸出頻率
          輸出范圍：  0~1000Hz
          分辨率：  1mHz
          精度：   ±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
    輸出相位
          輸出范圍：  0~359.999°
          分辨率：  0.001°
          輸出精度：  ±0.05°（40~60Hz）
    諧波
          輸出范圍：  2~20次諧波及直流
          輸出精度：  ±0.1%
    電流、電壓同步性  ＜10μs
    大電流輸出時間
          0~10A，   連續輸出
          10~20A，  >60s
          20~Imax,  >15s
    同步接口
          內置GPS/北斗雙模對時模塊，外接GPS天線
          對時精度：  <1μs
    電以太網口
          1個，RJ-45，100/1000Mbits/s
    開關量輸入
          8路，10-250VDC或空接點，自動識別，無極性
    開關量輸出
          8路，4空接點/4快速開出
          交直流開斷能力： 0.5A，250V
          快速開出時間：  <10μs
    屏幕
          10.4’多點觸控電容屏
          分辨率：1024×768
    供電電源
          AC：220V±15%，50Hz±10Hz
    重量
          360 ×200 ×415 （mm），15.0Kg

    廣泛用于變電站、發電廠、保護生產廠家、電力科研院所/院校，可對以下設備進行測試：
    測試保護設備：發電機及變壓器差動、線路縱聯差動、距離、零序、工頻變化量距離、功率方向、電流反時限、重合閘及后加速、過激磁保護等
    測試自動裝置：自動準同期、低周低壓減載、備自動、快切、事故解列裝置
    電力系統仿真：COMTRADE格式瞬態數據回放
    通用設備校準：電度表（0.5~0.1級，單相或三相）、變送器、同步相量測量裝置、故障錄波器、各類測量儀表 （V、I、f、?、S、P、Q）等校準
